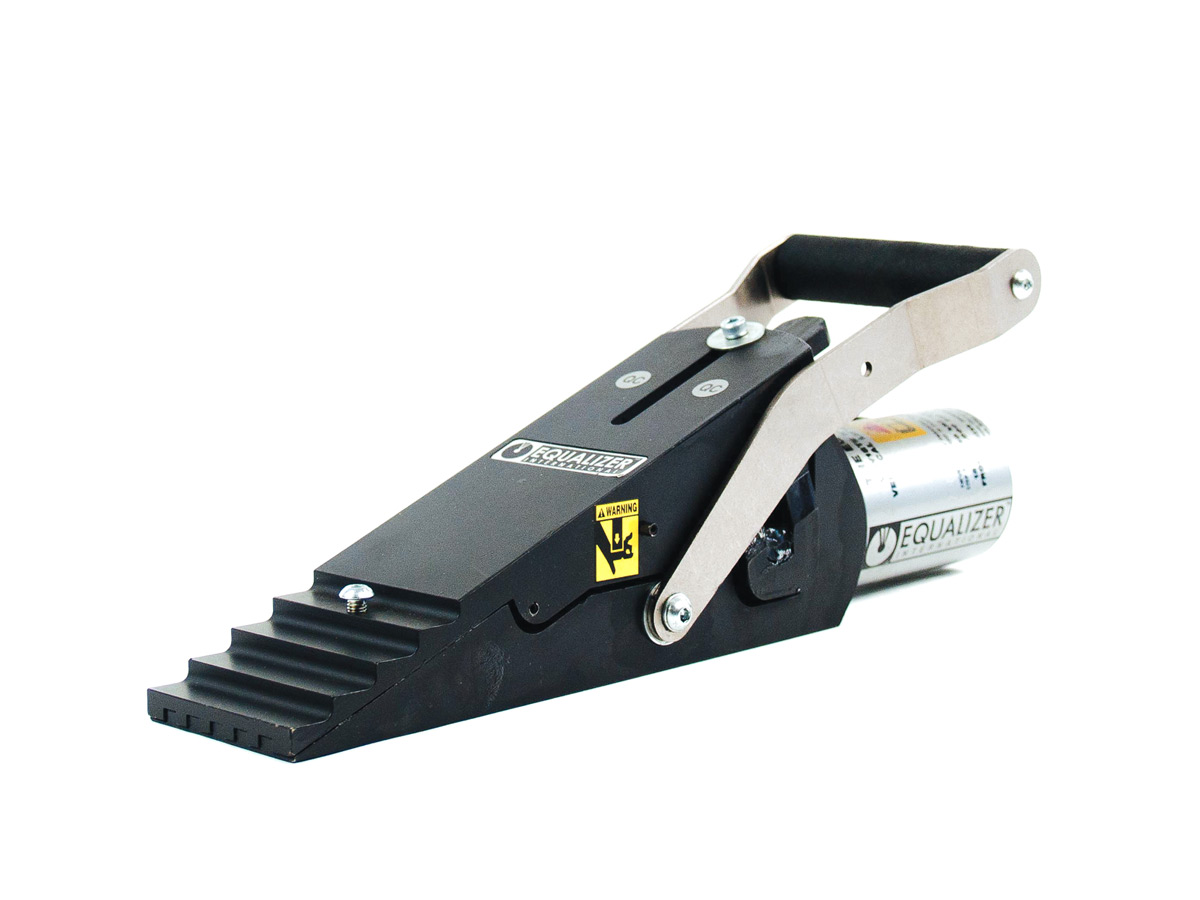

Описание

  • Приводится в действие с помощью внешнего гидравлического насоса высокого давления 700 бар.
  • Клины VLW обеспечит безопасное, надежное удерживание при подъеме тяжелого оборудования.
  • За счет технологии взаимного смыкания первой ступени, клин может плавно поднять груз при наличии зазора всего в 9.5 мм.

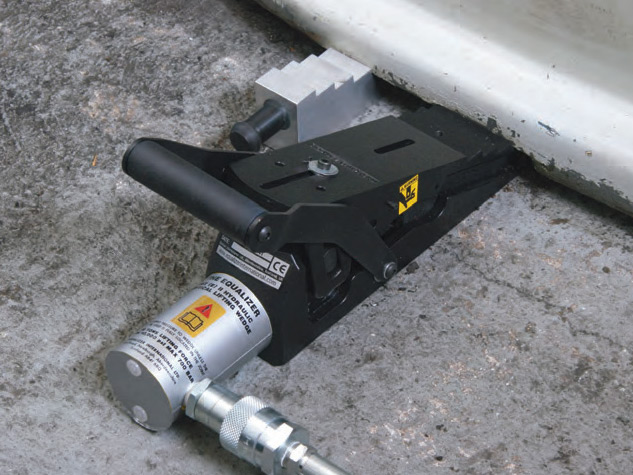

Область применения

  • Lifting heavy machinery
  • Machine installation
  • Plant maintenance
  • Machinery alignment

Преимущества

  • Straight vertical lift
  • Operates with an access gap of only 9.5mm
  • Each step offers 19mm of vertical lift
  • Single acting ram
  • Lifting force = 18T (180 kN)
  • Automatic mechanical retraction

Operating benefits

  • Stable lift motion
  • Robust and precise tool
  • Secure hold on each step
  • Safe operation
  • Saves time
  • Saves cost

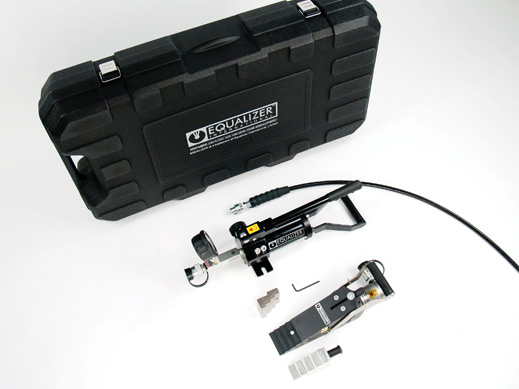

Стандартный комплект

  • 1 x VLW18TE Клин
  • 1 x Рукав высокого давления 700 бар, 2 м
  • 1 x Цилиндр гидравлический 700 бар, 10 тс
  • 1 x HP350S Насос ручной гидравлический 700 бар с манометром
  • 1 x Опора предохранительная
  • 1 x Опора ступенчатая
  • 1 x Ключ шестигранный
  • 1 x Винт с потайной головкой
  • 1 x Инструкция по эксплуатации
  • 1 x Кейс переносной
  • Вес брутто 21.5 кг


Характеристики

Модель VLW18TE
Усилие подъема
(при давлении в гидравлической системе 700 бар)
18 тс (180 кН)
Высота подъема 9.5 мм – 29.5 мм на 1-й ступени

9.5 мм – 51.5 мм на 4-й ступени (без опоры ступенчатой)

39.5 мм – 67.5 мм (при использовании опоры ступенчатой)
Вес инструмента 8.5 кг

Чертежи

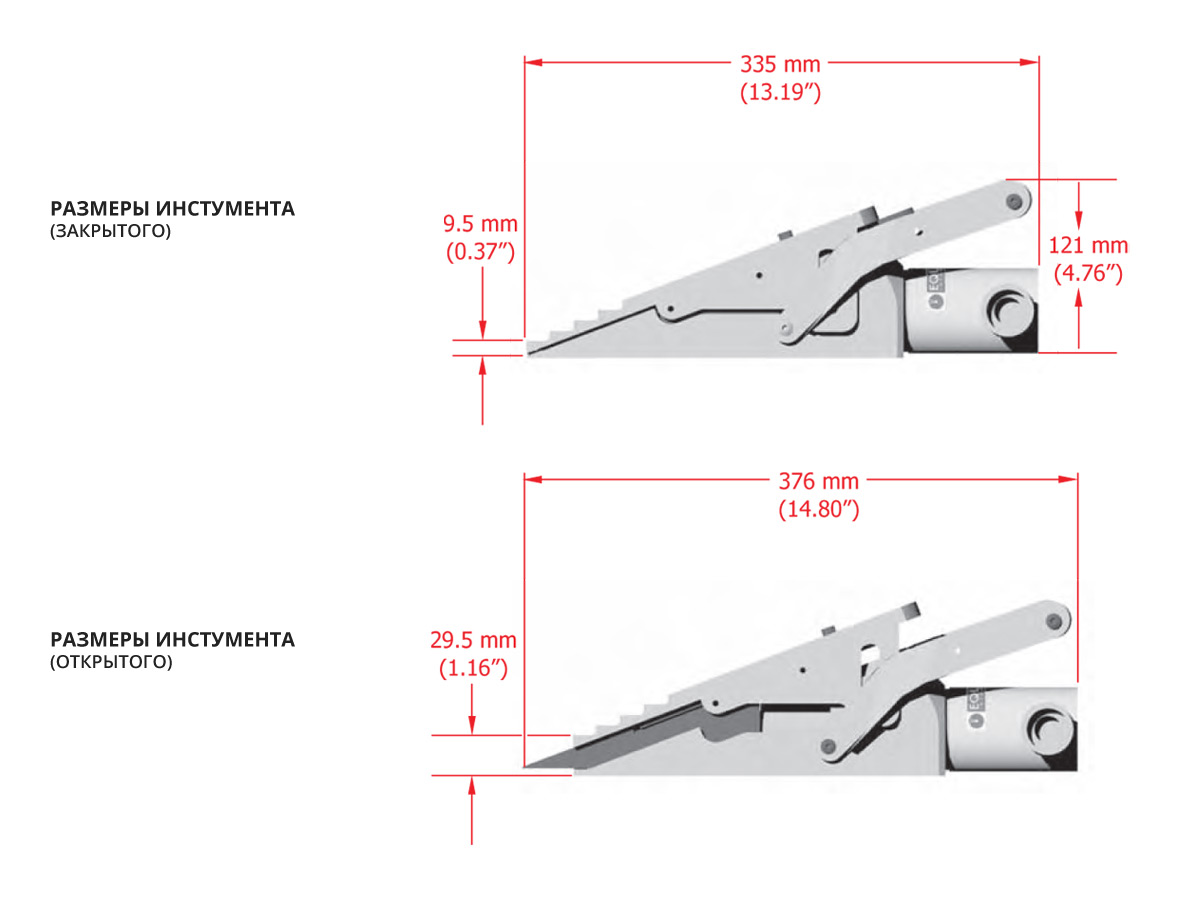

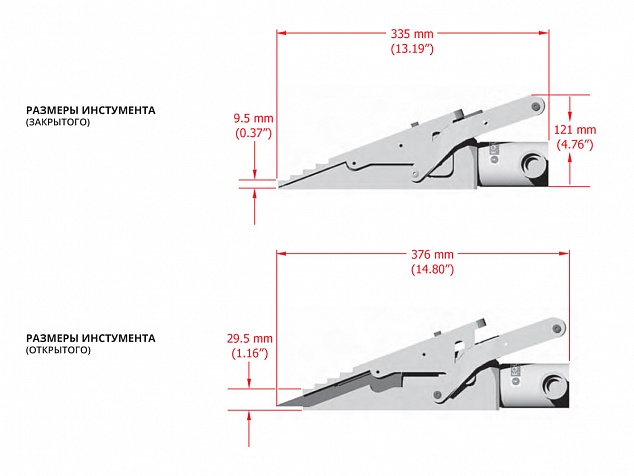

Размеры инструмента
