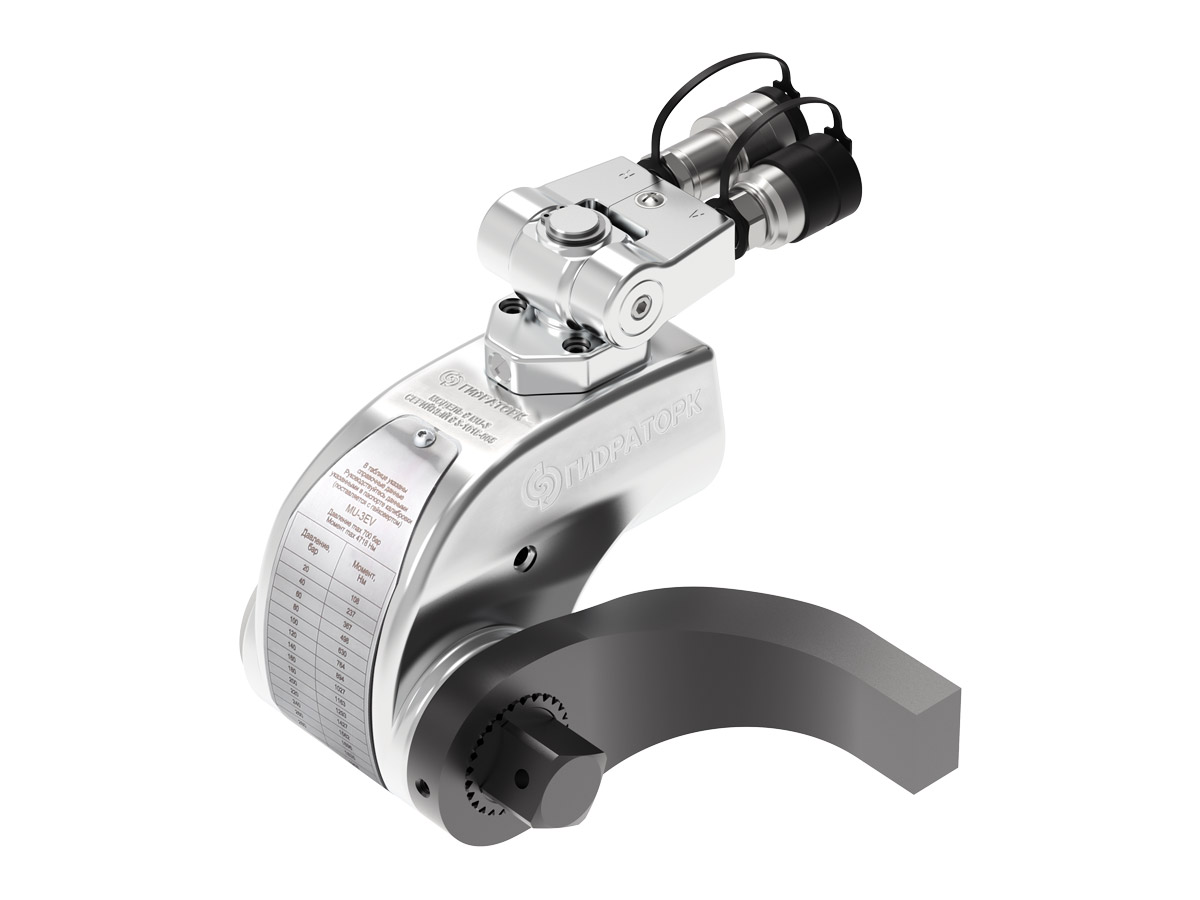

Гайковерты с квадратным приводом, универсальный шарнир, MU-EV серия

ОПИСАНИЕ:

  • 7 моделей двойного действия.
  • Макс. рабочее давление: 700 бар.
  • Диапазон крутящих моментов: от 172 до 36872 Нм.
  • Диапазон квадратов: от 3/4’’ до 2.1/2’’.

БЕЗОПАСНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ:

  • Качественный авиационный сплав B95.
  • Высокопрочный цельный корпус конструкции обеспечивает высокое сопротивление кручению, позволяя создавать огромный крутящий момент.
  • Угол поворота 33 градуса.
  • Гидравлический возврат штока.
  • Работа без помощи рук. Оператору не нужно удерживать инструмент на месте.

ПРОСТОТА:

  • Реакционная опора работает на 360 градусов.
  • По запросу поставляется прочная ручка.

ТОЧНОСТЬ:

  • Выходной крутящий момент обеспечивает точность ±3%.
  • Повторяемость 100%.

СЕРТИФИКАЦИЯ:

  • Все инструменты сертифицированы в соответствии с Техническими регламентами Таможенного союза (ТР ТС). EAC (Евразийское соответствие) - единая система обязательной сертификации/декларирования в соответствии с требованиями Технических регламентов Таможенного союза (ТР ТС).

КАЛИБРОВКА:

  • По запросу все инструменты поставляются с сертификатом калибровки. Услуга платная.
  • Технические данные измерителя крутящего момента смотрите на стр. 66 каталога "Гидраторк".

ВЫБЕРИТЕ ПРАВИЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ:

  • Выбирайте гидравлический гайковерт, руководствуясь эмпирическим правилом: крутящий момент при откручивании выше примерно на 30% от крутящего момента при затяжке.

ИСПОЛЬЗУЙТЕ ТОЛЬКО УДАРНЫЕ ГОЛОВКИ:

  • Для гидравлических гайковертов используйте только ударные головки в соответствии с DIN 3129 и DIN 3121.

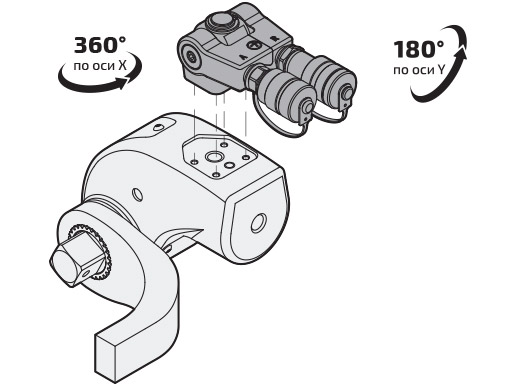

УНИВЕРСАЛЬНЫЙ ШАРНИР, P257:

  • 360° вращение по оси X и 180° вращение по оси Y
  • Двойное поворотное гидравлическое соединение.
  • В комплекте резьбовые розетка и ниппель с пылезащитными колпачками и два шестигранных штуцера с резьбой 1/4" NPTF на 1/4" NPTF.
  • Встроенный предохранительный клапан защищает от случайного превышения давления.
  • Легкий - алюминиевый сплав.

СПЕЦИФИКАЦИЯ

Модель MU-2EV MU-3EV MU-5EV MU-7EV MU-11EV MU-20EV MU-27EV
Квадрат 3/4" 1" 1.1/2" 1.1/2" 1.1/2" 2.1/2" 2.1/2"
Мин. крутящий момент (Нм) 172 467 755 1003 1491 2618 3687
Макс. крутящий момент (Нм) 1721 4818 7551 11455 15200 27968 36872
Диапазон гаек, A/F (мм) 24-55 32-75 41-85 46-95 55-105 65-130 75-145
Диапазон болтов (мм) 16-36 22-48 27-56 30-64 36-72 42-90 48-100
Диапазон гаек, A/F (дюймы) 1.1/16"-2.3/8" 1.7/16"-3.1/8" 1.13/16"-3.1/2" 2"-3.7/8" 2.3/8"-4.5/8" 2.3/4"-5.3/4" 3.1/8"-6.1/8"
Диапазон болтов (дюймы) 5/8"-1.1/2" 7/8"-2" 1.1/8"-2.1/4" 1.1/4"-2.1/2" 1.1/2"-3" 1.3/4"-3.3/4" 2"-4"
Вес (кг) 2.6 5.0 8.6 11.4 13.9 29.7 33.7

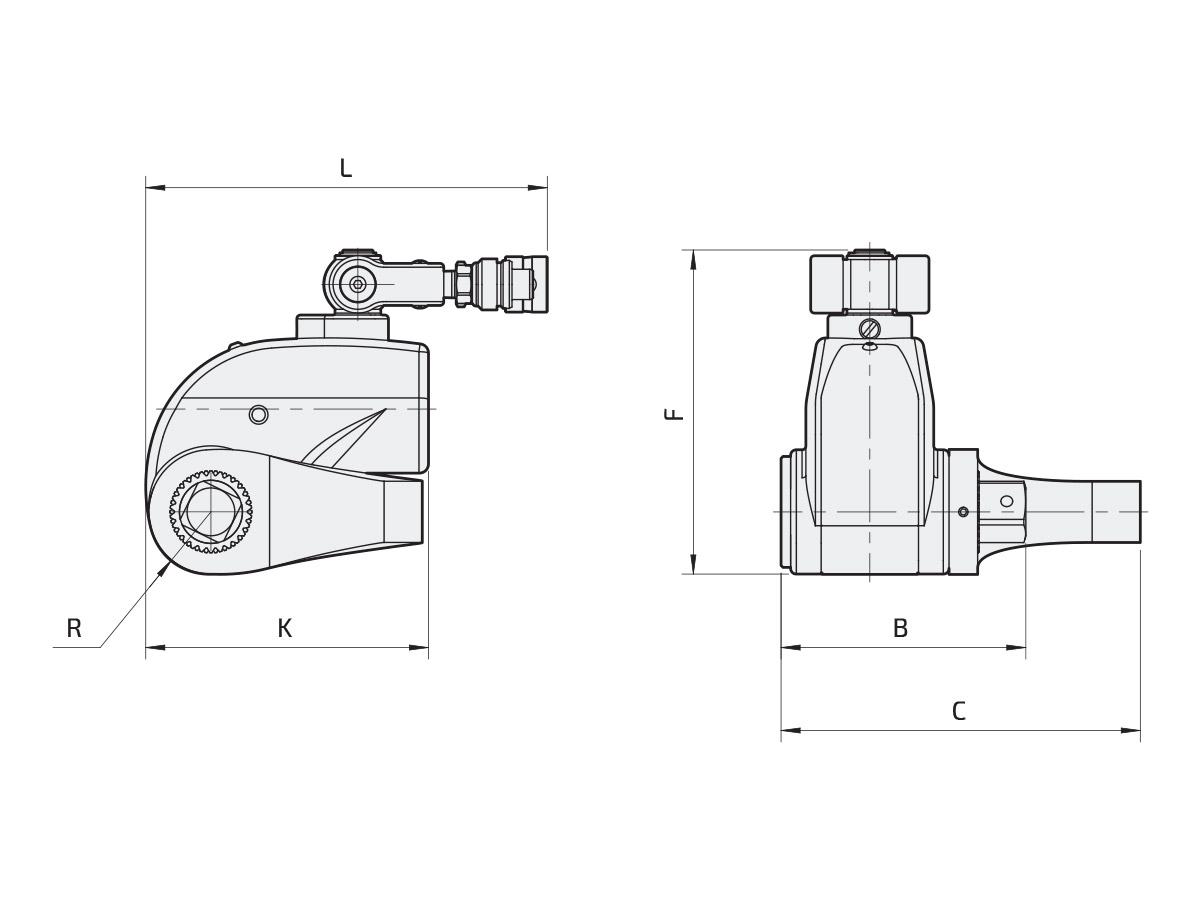

РАЗМЕРЫ

Модель MU-2EV-C1 MU-3EV-C1 MU-5EV-C1 MU-7EV-C1 MU-11EV-C1 MU-20EV-C1 MU-27EV-C1
B (мм) 106 128 165 184 194 260 270
C (мм) 146 188 206 224 258 325 335
F (мм) 139 172 194 214 228 266 288
K (мм) 109 148 176 209 228 280 290
L (мм) 194 213 248 262 280 312 328
R (мм) 25 32 42 46 50 60 63
Вес (кг) 2.6 5.0 8.6 11.4 13.9 29.7 33.7

Чертежи
