Описание

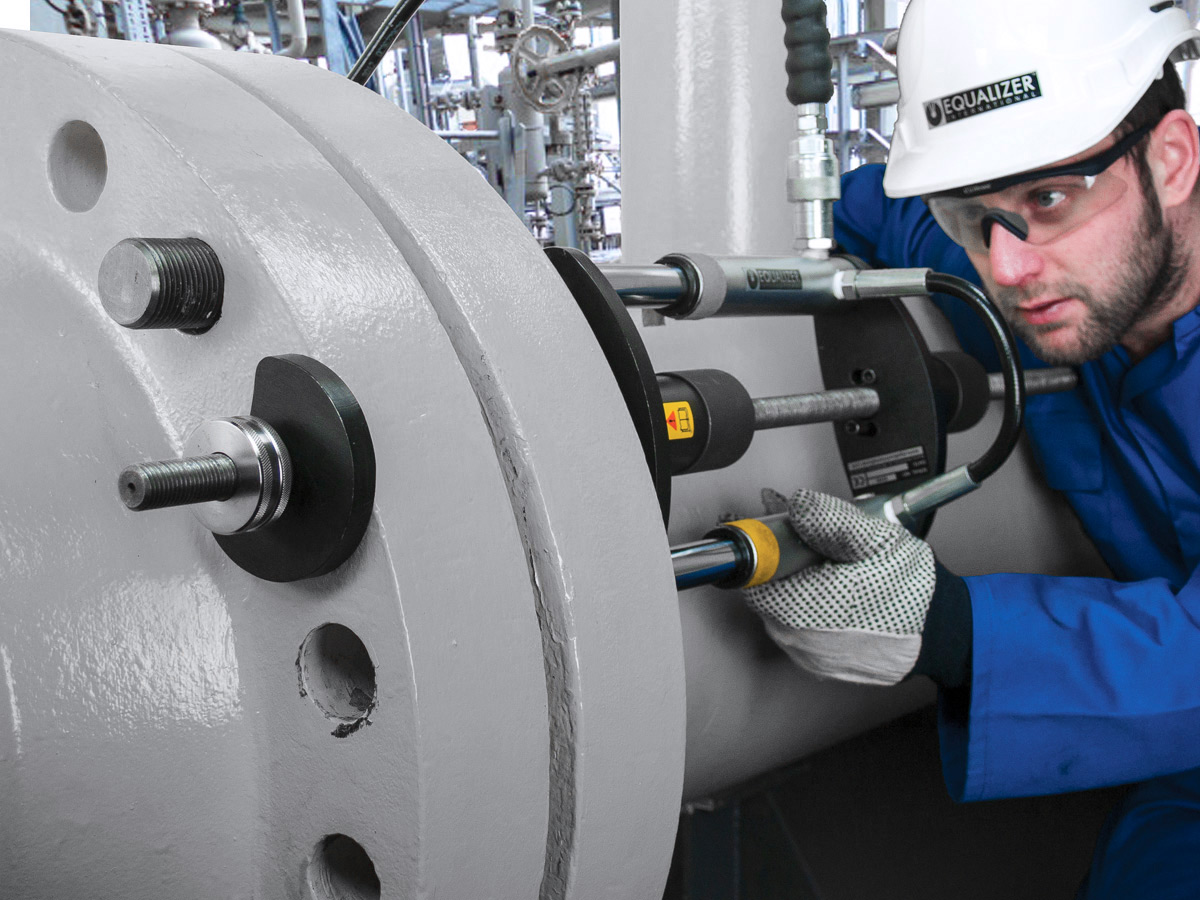

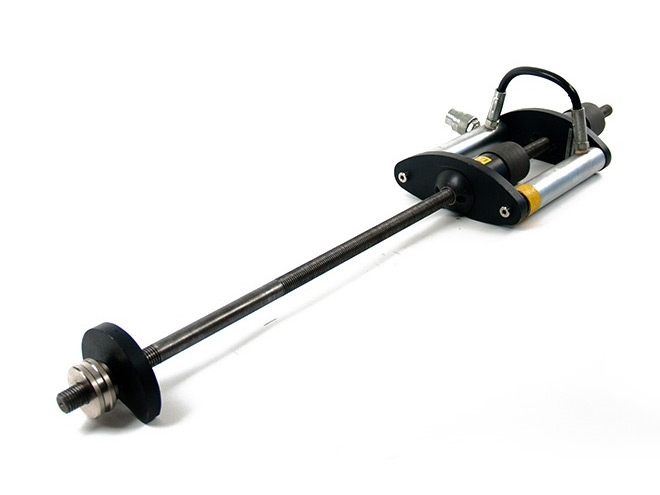

  • Сгонщик, сконструированный в тандеме с двумя цилиндрами, имеет очень узкий профиль.
  • Благодаря этому он подходит для использования на фланцах большого или малого диаметра с ограниченным доступом.

Область применения:

  • Пусконаладочных работ
  • Плановой остановки (shut down)
  • Монтажных работ
  • Замены задвижек
  • Строительных работ

Преимущества

  • Уменьшение усталости оператора
  • Снижение риска защемления рук
  • Быстрый и простой в использовании
  • Управляемое сдвигание фланцев или подтягивание тяжелого оборудования

Специальные характеристики:

  • Система с пошаговым продвижением гаек
  • Небольшие размеры
  • Может быть использован на вертикально и горизонтально расположенных фланцах типов ANSI/ASME, API, BS, DIN & SPO
  • Тянущее усилие 10 тс (100 кН)
  • Тянущее усилие 20 тс (200 кН) при использовании в паре
  • Крепкий, легкий
  • Автоматический возврат штока

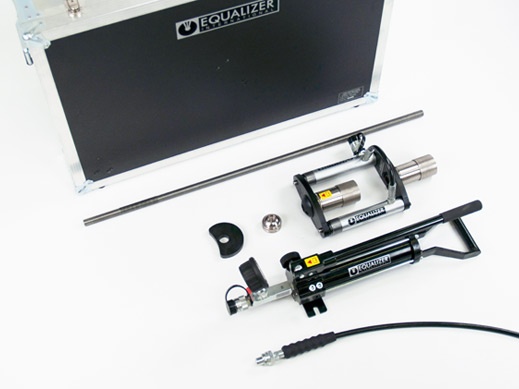

Стандартный комплект

  • 1 x Сгонщик
  • 2 x Цилиндр гидравлический 700 бар, 5 тс
  • 1 x Рукав высокого давление 700 бар, 2 м
  • 1 x Насос ручной 700 бар, 0.35 л с манометром
  • 1 x Инструкция по эксплуатации
  • 1 x Кейс
  • Вес брутто комплекта 23.5 кг

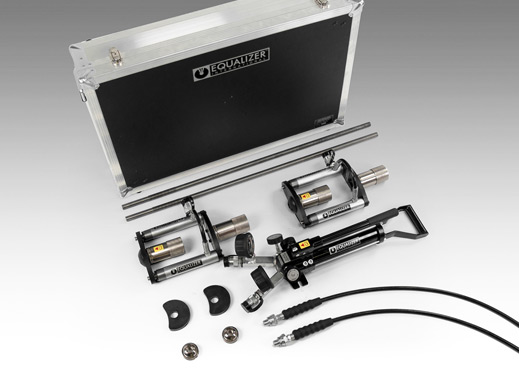

Максимальный комплект

  • 2 x Сгонщик
  • 4 x Цилиндр гидравлический 700 бар, 5 тс
  • 2 x Рукав высокого давление 700 бар, 2 м
  • 1 x Насос ручной 700 бар, 0.55 л с манометрами, два порта
  • 1 x Инструкция по эксплуатации
  • 1 x Кейс
  • Вес брутто комплекта 36.5 кг


Характеристики

Модель FC10TE
Сила сдвижения
(при давлении в гидравлической системе 700 бар)
10 тс (100 кН)
Диаметр болтового отверстия 22.0 мм минимум
Диапазон сдвижения от 600.0 мм до 0.0 мм
Вес инструмента 11.0 кг

Чертежи

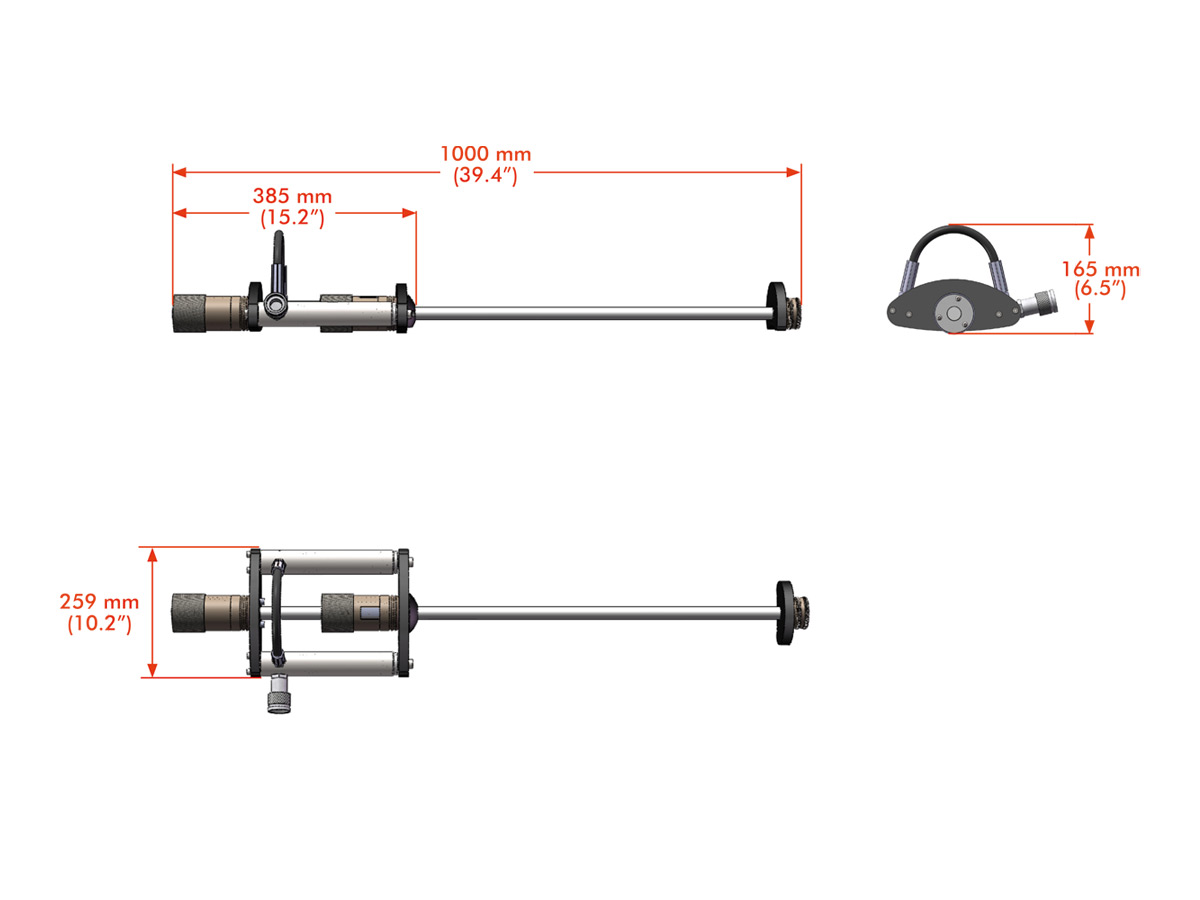

Размеры инструмента
